Внимание! Статья находится в состоянии редактирования, информация может быть неточной или неполной.

Первоначальное присваивание VLAN ID пакетам

Каждому принятому портом коммутатора пакету присваивается идентификатор VLAN (VLAN ID, VID). Алгоритм этого присваивания зависит от типа принятого пакета и конфигурационных настроек коммутатора. Принятые пакеты классифицируется коммутатором по различным признакам. В зависимости от того, имеет ли пакет тэг 802.1q, коммутатор относит пакет к тэгированным (tagged) или нетэгированным (untagged). Наличие тэга определяется коммутатором анализом поля EtherType в зависимости от настройки "Port mode" (см. описание конфигурационных параметров порта ниже). Если параметр "Port mode" имеет значение "non-QinQ", и поле EtherType пакета имеет значение 0x8100, пакет считается тэгированным. Если "Port mode" имеет значение "Core port", и поле EtherType пакета имеет значение 0x88a8, пакет также считается тэгированным. Во всех остальных случаях принятый пакет считается нетэгированным.

Тэгированные пакеты, в свою очередь, могут быть отнесены к тэгированным VLAN (VLAN-tagged), если VLAN ID тэга имеет ненулевое значение), или тэгированным приоритетом (priority-tagged), если VLAN ID равен нулю.

Если коммутатором принят нетэгированный пакет, данному пакету присваевается VLAN ID в соответствии с конфигурационным параметром порта "Default VLAN ID" (см. описание конфигурационных параметров порта ниже). Если коммутатором принят тэгированный пакет, присваивание пакету VLAN ID определяется конфигурационным параметром "PVID assigniment mode":

• PVID assigned to all packets - пакет получает VID в соответствии со значением параметра "Default VLAN ID";
• PVID assigned to untagged packets - пакет получает VID в соответствии со значением VID его тэга.

Если конфигурационный параметр "PVID precedence" порта имеет значение "hard", назначенный пакету по описанному выше алгоритму VID является окончательным. Если же параметр имеет значение "soft", VID пакета может быть изменен другими механизмами коммутатора: присваивание VID в зависимости от протокола (protocol-based VLAN) и правилами политик (policy rules).

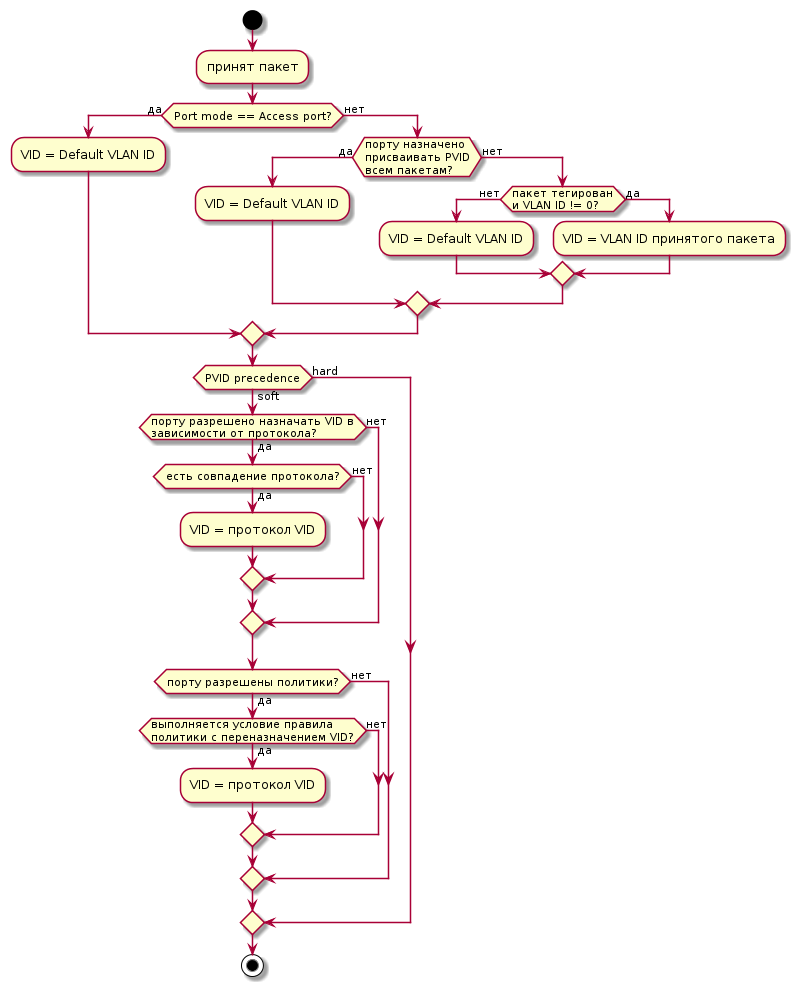

Алгоритм первоначального присваивания VLAN ID принятому пакету показан на следующей диаграмме:

Вкладка Ethernet. Расширенные настройки.

Для отображения расширенных настроек Ethernet нужно на вкладке "Разное" в настройке "Конфигурация Ethernet" выбрать вариант "полная".

Вкладка Ethernet предназначена для настройки коммутатора ethernet платы SW-01. Содержащиеся здесь настройки, в свою очередь, разбиты на вкладки нижнего уровня: "Порты", "VLAN'ы", "MС группы", "RSTP", "Транки", "QoS профили", "Tail-drop", "Sched", "Policy Rules", "Policy Counters", "Policers", "Policer counters", "Remarking table", "Протоколы", "FDB". Над вкладками расположены кнопки "Analyzer configuration", "Экспорт настроек" и "Испорт настроек" (см.рисунок ниже):

Analyzer configuration

Коммутатор платы SW-01 имеет возможность направлять копии пакетов (зеркалировать пакеты), принимаемых или отправляемых коммутатором, в специально назначенный порт, называемый портом анализатора (Analyzer port). Коммутатор позволяет работать с двумя анализаторами - входящим (ingres analyzer) и исходящим (egress analyzer). Входящему анализатору зеркалируются пакеты при получении их коммутатором, исходящему - при отправке пакетов из коммутатора. Любой из портов коммутатора ethernet платы SW-01 может быть назначен портом входящего и/или исходящего анализатора.

При нажатии кнопки "Analyzer configuration" открывается диалог настроек порта анализатора:

Mirror packet to egress analyzer port

Когда коммутатор зеркалирует исходящий (egress) пакет в порт анализатора, пакет может быть передан в порт анализатора в том виде, как он передан в наблюдаемый порт, включая все произведенные модификации пакета (например добавление/удаление/изменение тэга VLAN, изменение DSCP и т.п.), или в том виде, как пакет был принят коммутатором.

• as transmitted - пакет передается в порт анализатора в том виде, как он был передан в подлежащий наблюдению порт, со всеми модификациями;
• as received - пакет передается в порт анализатора в том виде, как он был принят коммутатором.

Ingress analyzer

Конфигурационные параметры в этой группе назначают порт коммутатора, к которому подключен анализатор входящего трафика (Ingress analyzer).

Device

идентификатор устройства, всегда должен иметь значение 0.

Port

номер порта коммутатора, к которому подключен анализатор. Допустимые значения - от 0 до 9 или 63 для порта CPU.

Ingress analyzer QoS

Конфигурационные параметры в этой группе определяют параметры качества обслуживания (Quality of Service, QoS), которые будут присвоены пакетам, зеркалируемым анализатору входящего трафика (Ingress analyzer).

Traffic Class

Класс трафика, назначаемый пакетам, зеркалируемым анализатору входящего трафика (Ingress analyzer).

Drop Precedence

Приоритет отбрасывания, назначаемый пакетам, зеркалируемым анализатору входящего трафика (Ingress analyzer).

Egress analyzer

Конфигурационные параметры в этой группе назначают порт коммутатора, к которому подключен анализатор исходящего трафика (Egress analyzer).

Device

идентификатор устройства, всегда должен иметь значение 0.

Port

номер порта коммутатора, к которому подключен анализатор. Допустимые значения - от 0 до 9 или 63 для порта CPU.

Egress analyzer QoS

Конфигурационные параметры в этой группе определяют параметры качества обслуживания (Quality of Service, QoS), которые будут присвоены пакетам, зеркалируемым анализатору исходящего трафика (Egress analyzer).

Traffic Class

Класс трафика, назначаемый пакетам, зеркалируемым анализатору исходящего трафика (Egress analyzer).

Drop Precedence

Приоритет отбрасывания, назначаемый пакетам, зеркалируемым анализатору исходящего трафика (Egress analyzer).

Экспорт настроек

При нажатии кнопки "Экспорт настроек" плата SW-01 формирует передает текущие настройки коммутатора ethernet в формате документа XML.

Импорт настроек

При нажатии кнопки "Импорт настроек" появляется диалог загрузки файла настроек. При указании файла и нажатии кнопки "Загрузить" файл загружается в плату SW-01, после чего настройки передаются коммутатору ethernet. Для обновления настроек ethernet в веб-интерфейсе после закрытия диалога с сообщением об успешном импорте настроек веб-страница автоматически перезагружается.

Порты

На вкладке Порты расположена таблица, отображающая состояние портов Ethernet коммутатора платы SW-01. Часть столбцов таблицы совпадает с тем что отображается в кратких настройках Ethernet, далее будут описаны отличающиеся элементы.

Настройки порта

При нажатии иконки "Настройки порта" () открывается диалог настроек порта:

Default VLAN ID

Идентификатор VLAN, назначаемый входящим в порт пакетам по умолчанию.

PVID assigniment mode

Конфигурационный параметр определяет режим присваивания Default VLAN ID пакетам:

• PVID assigned to untagged packets - Default VLAN ID присваивается только принятым пакетам, не имеющим 802.1q тэга. Пакеты, имеющие 802.1q тэг с ненулевым VLAN ID, получают VLAN ID, указанный в тэге;
• PVID assigned to all packets - Default VLAN ID присваивается всем принятым пакетам независимо от наличия у них 802.1q тэга.

PVID precedence

Конфигурационный параметр определяет возможность изменить изначально присвоенный пакету Default VLAN ID:

• soft - первоначально присвоенный пакету VLAN ID может быть изменен другими механизмами (например правилами политик);
• hard - первоначально присвоенный пакету VLAN ID не может быть изменен.

MRU

Максимальный размер принимаемого кадра в октетах. Кадры, превышающие указанный размер, будут отбрасываться. Допустимые значения - от 18 до 16382. Значение по умолчанию - 1522.

Port mode

Конфигурационный параметр определяет режим работы порта при использовании технологии QinQ (вложенные тэги). Может принимать следующие значения:

• Non-QinQ - вложенные тэги не используются;
• Access port - порт доступа (пользовательский порт) в режиме QinQ (вложенных тэгов).
• Core port - порт сети оператора в режиме QinQ (вложенных тэгов). Порт использует дополнительный VLAN тэг.

QoS default profile

Номер QoS profile, присваиваемый пакетам, принимаемым через данный порт, по умолчанию (номер может быть изменен другими механизмами, например правилами политик). Допустимые значения - от 0 до 71.

mirror to analizer

Если чекбокс отмечен, все пакеты, принимаемые данным портом, миррорятся в порт входящего анализатора (Ingress analyzer port).

Rate limit (egress)

Конфигурационный параметр задает ограничение скорости передаваемого в порт трафика в кбит/с. Допустимые значения - от 0 до 1000000. Значение 0 означает отсутствие ограничения трафика. Значение по умолчанию - 0.

PCL-ID assignment mode

Параметр определяет режим присваивания PCL-ID:

• according to the Incoming port - в соответствии с номером входящего порта;
• according to the VLAN ID - в соответствии с VLAN ID (не поддерживается).

protocol-based VLAN

Установка чекбокса включает механизм назначения идентификатора VLAN пакетам, принимаемым через данный порт, в зависимости от протокола (IEEE 802.1v). Значение по умолчанию - чекбокс не отмечен (механизм выключен).

protocol-based QoS

Установка чекбокса включает механизм назначения QoS profile пакетам, принимаемым через данный порт, в зависимости от протокола (IEEE 802.1v). Значение по умолчанию - чекбокс не отмечен (механизм выключен).

Столбец Pause, отображает состояние приема/передачи кадров Pause(flow control). Возможные состояния ячеек в этой колонке:

• "RX" - из порта принят кадр Pause, передача в порт приостановлена;
• "TX" - в порт передаются кадры Pause для приостановки передачи удаленной стороной;
• "RX/TX" - из порта принят кадр Pause, передача в порт приостановлена, одновременно в порт передаются кадры Pause для приостановки передачи удаленной стороной;
• пусто - кадры Pause не принимаются из порта и не передаются в порт, передача данных возможна в обоих направлениях.

Первые три состояния отображаются на красном фоне.
