Статья находится в стадии создания! Представленная информация может быть неполной и/или неточной.

Канальное окончание EM (интерфейс E&M)

Канальное окончание EM предназначено для работы с интерфейсами E&M. Интерфейс E&M имеет аналоговый (двух- или четырехпроводный) канал ТЧ для передачи речи и один (двух- или четырехпроводный) сигнальный канал. Плата VE-01 (VE-02) предполагает, что сигнальный канал интерфейса E&M использует СУВ A шины TDM. В конфигурации по умолчанию значение 1 СУВ A соответствует состоянию сигнального канала "on-hook", значение 0 - состоянию "off-hook". Однако конфигурационный параметр "Инверсия СУВ" позволяет изменить это соответствие на противоположное.

Описание работы канального окончания

Существует несколько вариантов протокола сигнализации E&M, в основном различающихся способом занятия канала. Канальное окончание EM поддерживает три варианта: "немедленный старт" (Immediate Start), "wink" и "задержка старта" (Delay Start). Выбор варианта протокола осуществляется конфигурационным параметром "Вариант сигнализации". Кроме этого в каждом из вариантов передача адресной информации (номера вызываемого абонента) может осуществляться декадно-импульсным или двухчастотным (DTMF) способами. Способ передачи адресной информации выбирается конфигурационным параметром "Набор номера DTMF".

Прием вызова со стороны сети IP

Вариант "немедленный старт"

В варианте "немедленный старт" при получении INVITE со стороны сети IP канальное окончание EM занимает канал, переводя сигнальный канал в состояние "off-hook", и переходит в состояние Dialing. После этого канальное окончание выполняет задержку 150 мс и начинает передавать в канал номер вызываемого абонента. После окончания передачи номера окончание EM переходит в состояние Dialed, передает ответ "183 Session progress" в сторону вызывающего абонента и активирует медиапоток, благодаря чему вызывающий абонент может слышать акустические сигналы из канала ТЧ.

При ответе вызываемого абонента СУВ A на входе канального окончания переходит в состояние "off-hook". обнаружив это, окончание EM передает ответ "200 OK" вызывающему абоненту и переходит в состояние Connected.

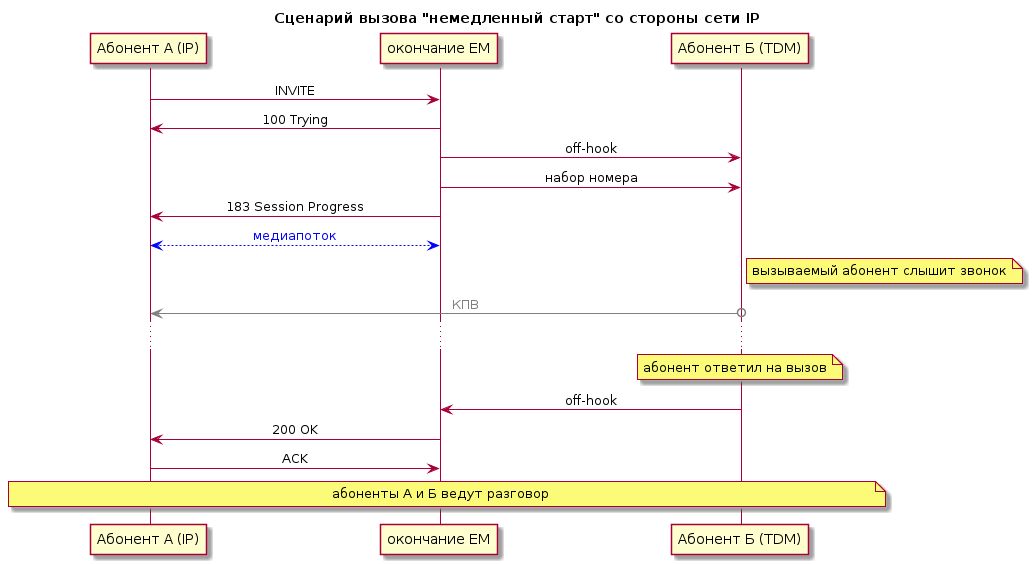

Пример сценария вызова приведен на следующей диаграмме:

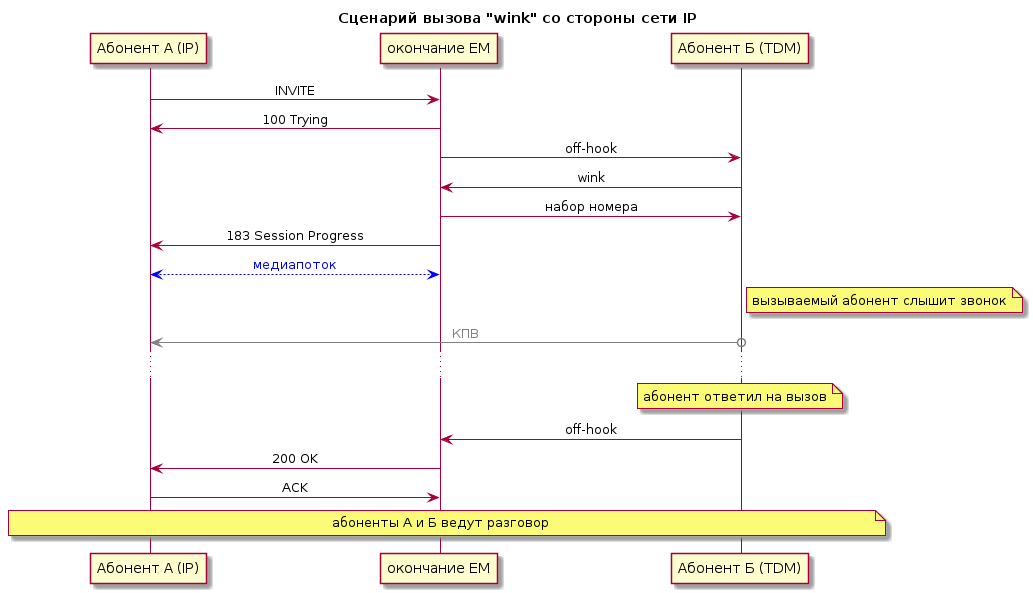

Вариант "wink"

Вариант сигнализации "wink" отличается от варианта "немедленный старт" тем, что в ответ на занятие канала удаленная сторона подтверждает занятие, передавая сигнал "wink" - короткий импульс (переход в состояние "off-hook" и обратно в "on-hook") в сигнальном канале длительностью 100...300 мс. Прием сигнала "wink" говорит о том, что удаленная сторона успешно распознала занятие канала и готова к приему адресной информации.

При работе с вариантом сигнализации "wink"

Вариант сигнализации "wink" является более надежным по сравнению с вариантом "немедленный старт", так как позволяет обнаружить встречное занятие канала и/или неисправность канала (отсутствие прохождения сигналов).

Вариант "задержка старта"

Бывают ситуации, когда оборудование принимающей вызов стороны не успевает вовремя приготовиться к приему номера. Например в некоторых телефонных станциях из соображений экономии комплектов оборудования, принимающего номер, существенно меньше, чем абонентских комплектов. В таких станциях возможны ситуации, когда на момент занятия канала все комплекты приема номера уже заняты, и для продолжения процесса установки соединения необходимо ждать, когда один из них освободится. Вариант сигнализации "задержка старта" решает проблему задержки готовности к приему номера.

В данном варианте сигнализации
