РЭ: новая версия платы VE-02

[alx]

В плату VE-02 мной внесен ряд существенных изменений. Новая плата имеет версию 9 ("v9"). Далее перечислю те изменения, которые заметны для пользователей:

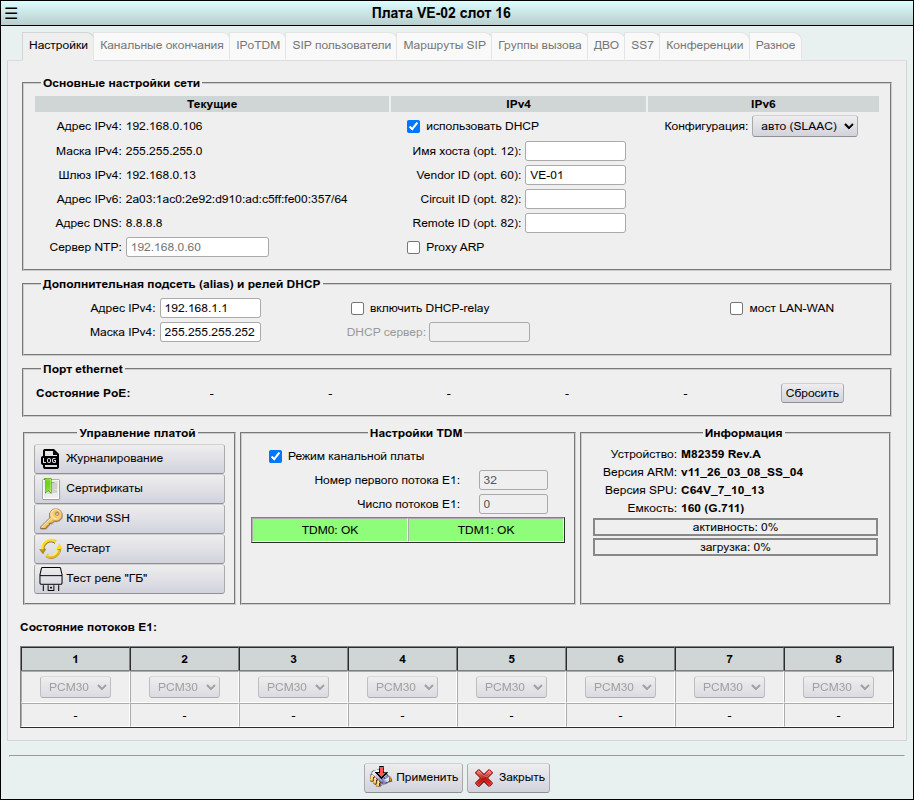

1. На плате появился коммутатор ethernet. Если раньше (в платах до версии v9) у платы VE-02 было два независимых интерфейса (LAN и WAN), каждый из которых имел свои собственные настройки ("Параметры сети LAN (ethernet 1)" и "Параметры сети WAN (ethernet 2)"), то теперь и порт LAN (который на лицевой стороне платы для подключения телефона), и порт WAN (который смотрит в кросс-плату блока) подключены к коммутатору, к которому также подключен один и только один интерфейс процессора платы. Для новых версий платы (>= 9) Немного изменился вид диалога конфигурации:

А именно, изменилось следующее:

• Группы параметров "Параметры сети WAN (ethernet 2)" теперь называется "Основные настройки сети".
• Сетевые настройки LAN оставлены для совместимости. Эти настройки теперь применяются к тому же интерфейсу, что и основные (как я уже написал выше, интерфейс теперь один), в виде дополнительного адреса/подсети (алиаса). Соответственно, группа параметров "Параметры сети LAN (ethernet 1)" переименована в "Дополнительная подсеть (alias) и релей DHCP" и размещена ниже группы "Основные настройки сети".
• Адрес и маска дополнительной подсети сделаны необязательными (опциональными): если в эти параметры ничего не записывать (оставить эти строки пустыми), то дополнительная подсеть не создается.
• Состояние PoE и кнопка "Сбросить" вынесены в отдельную группу "Порт ethernet".
• В группу "Дополнительная подсеть (alias) и релей DHCP" добавлен чекбокс "мост LAN-WAN", который разрешает коммутацию пакетов ethernet между портом на лицевой панели платы и портом, уходящим в сеть (в кросс-плату к плате SW-01). По умолчанию мост выключен (коммутация между LAN и WAN запрещена, отметка чекбокса снята) для совместимости с платами предыдущих версий. В этом режиме пакеты, которые приходят в порт, форвардятся только в порт процессора платы. Если отметка чекбокса установлена, пакеты форвардятся между внешними портами (портом телефона на сорде и портом в кросс-плату).

Диалог конфигурации плат VE-02 старых версий (до v9) остался прежним.

2. Порт ethernet на лицевой панели платы теперь поддерживает режимы 10Base-T, 100Base-TX и 1000Base-T.

3. Изменилась индикация порта ethernet на лицевой панели платы. Желтый светодиод теперь не используется, а зеленый индицирует наличие линка и активность: не горит при отсутствии линка, горит при наличии линка и отсутствии активности, мигает при наличии линка и активности (приеме/передаче пакетов).

4. На плате больше нет джамперов, выбирающих режим питания PoE (mode A или mode B). Теперь всегда mode A.

5. Появилась поддержка модуля 4W01. Модуль работает точно так же, как и EM01 (замена связана с тем, что в EM01 применена какая-то устаревшая микросхема, которая более недоступна для покупки).

6. Появился новый вариант исполнения платы 3. Для пользователей он ничем не отличается от варианта исполнения 1 (они отличаются только используемыми микросхемами, что никак не влияет на функции платы).

В соответствии с описанным выше предлагаю скорректировать описание платы VE-02 в РЭ аппаратуры MC04-DSL-3U. Я предлагаю в "основном" тексте описать то, что есть в новых версиях платы, но, так как уже было изготовлено и продано много плат более старых версий, указать отличия старых версий плат как примечание (чтобы у владельцев старых плат не возникало недоуменных вопросов). Например, после описания параметров, отображающих состояние PoE в группе "Порт ethernet" сделать примечание типа "при использовании плат 8-й и более ранних версий эти параметры находятся в группе "Параметры сети LAN (ethernet 1)". Или, например, описав функцию коммутации пакетов между портами и параметр "мост LAN-WAN" добавить примечание, что в платах 8-й и более ранних версий функции коммутации нет, и этот параметр отсутствует - чтобы владельцы плат старых версий не тратили зря время, пытаясь найти этот чекбокс...

[alx]

Убрал упоминание изменения названия канального окончания EM01, так как создал по этому поводу отдельный тикет #1406.

[alx]

Исправил опечатку.

[alx]

Исправил еще одну опечатку.

[Vladimir]

Replying to alx:

В плату VE-02 мной внесен ряд существенных изменений. Новая плата имеет версию 9 ("v9"). Далее перечислю те изменения, которые заметны для пользователей:

В соответствии с описанным выше предлагаю скорректировать описание платы VE-02 в РЭ аппаратуры MC04-DSL-3U.

В РЭ-78 от 27.10.2025 скорректировал описание с учётом рекомендации САН,
т.е. оставил старый рисунок с новым названием:
"Рис. 7.135 Вкладка Настройки платы VE-02 версии 8 и более ранних",
добавил новый рисунок с названием "Рис. 7.136 Вкладка Настройки платы VE-02 версии 9 и больше",
а также текст описания изменений из описания этого тикета.
В РЭ-78 добавилась всего 1 страница и теперь РЭ-78 содержит уже 500 страниц.

[Vladimir]

Replying to alx:

Исправил еще одну опечатку.

В РЭ-78 от 27.11.2025 все предложения этого тикета добавлены в РЭ.
