РЭ: описать конфигурирование и работу системы DCC платы ST-04

[alx]

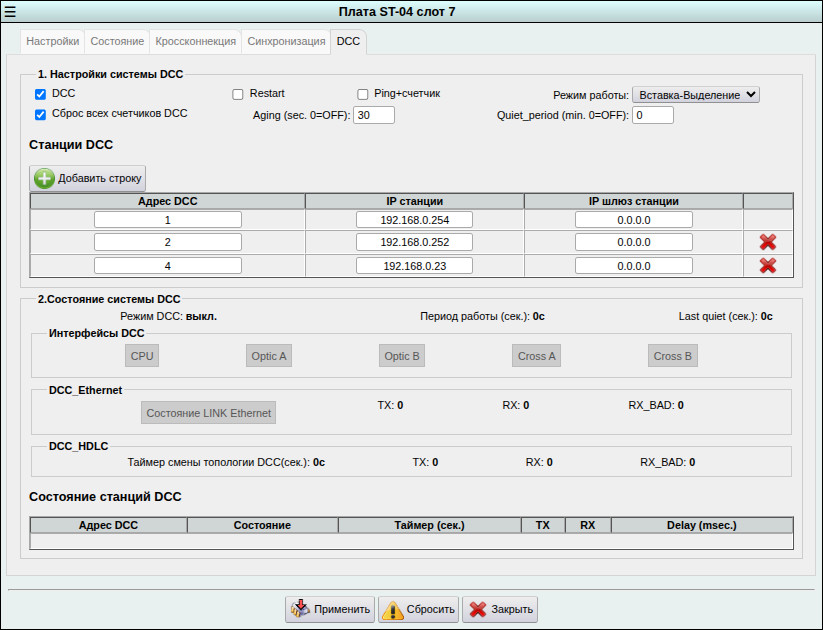

В блоке MC04-DSL-3U добавлена поддержка системы DCC (Data Communication Channel) платы ST-04 — встроенного служебного канала связи в технологии SDH, который используется для управления, мониторинга и настройки сетевого оборудования без задействования полезной нагрузки (пользовательского трафика). При этом в диалоге конфигурации платы ST-04 в веб-интерфейсе появилась новая вкладка "DCC":

Известные мне факты по некоторым из содержащихся на ней конфигурационным параметрам:

• "Режим работы" имеет значения "Транзит" и "Вставка-Выделение". При этом вариант "Вставка-Выделение" доступен только если плата установлена в слот 7.
• "Aging (sec. 0=OFF)" имеет диапазон допустимых значений от 0 до 255.
• "Quiet_period (min. 0=OFF)" имеет диапазон допустимых значений от 0 до 255.
• "Адрес DCC" имеет диапазон допустимых значений от 1 до 98.
• В таблице "Станции DCC" одноименные параметры не могут иметь совпадающие значения (например "Адрес DCC" не может иметь значение 23 в двух или более строках таблицы). Исключение - параметр "IP шлюз станции" может иметь значение "0.0.0.0" в более чем одной строке.

Предлагаю описать конфигурирование и работу системы DCC платы ST-04 в РЭ аппаратуры MC04-DSL-3U.
