TE-04: Немного о конвертерах и о том, как настраивается плата. 🟦 Автор: Денис Н.

О конвертерах

У платы со стороны планки - 4 разъема Ethernet. Внутри платы один встроенный конвертер (преобразователь) Ethernet в TDM, который работает только для 1-го разъема Ethernet (на планке платы TE-04 он указан цифрой 1).

Остается еще 3 разъема Ethernet. Для того, чтобы они работали, на плату TE-04 дополнительно устанавливаются внешние конвертеры (преобразователи) Ethernet в TDM. Эти внешние конвертеры называются субмодуль Eth-3U. На плате под каждый субмодуль своё место, всего три места. Можно установить, как один модуль, так и все три.

Для легкости понимания:

  • если поставить на второе место конвертер, то будет работать второй разъем Ethernet.
  • на третье местотретий разъем
  • а четвертоечетвертый, соответственно.

Ниже на схеме постарался наглядно показать это:

Каждый конвертер Ethernet в TDM, и внешние и встроенный, имеют 3 порта (входа/выхода). Но есть небольшая разница в работе внешних конвертеров и внутреннего.

У внешних конвертеров Ethernet в TDM:

  • Порт 1 – подключён к разъёму Ethernet. 🔁 Принимает и передаёт данные.
  • Порт 2 – также подключён к тому же разъёму Ethernet. 🔁 Принимает и передаёт данные.
  • Порт 3 – подключён к шине TDM блока 3U.

У встроенного конвертера Ethernet в TDM:

  • Порт 1 – подключён к разъёму Ethernet. 🔁 Принимает и передаёт данные.
  • Порт 2 – Порт 2 – подключён к шине Ethernet блока 3U. 🔗 Используется для связи с управляющей платой SW-01.
  • Порт 3 – подключён к шине TDM блока 3U.

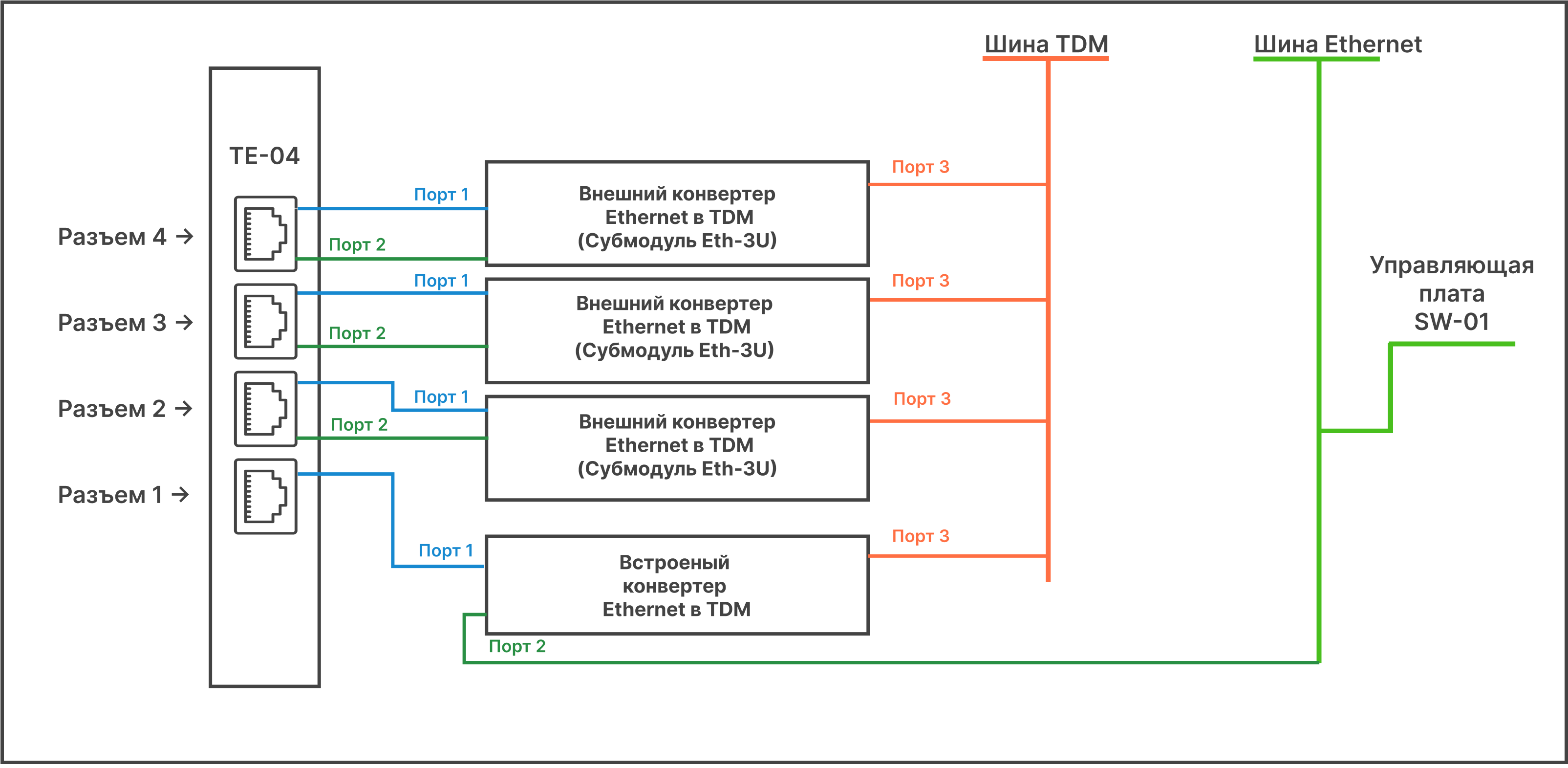

Ниже на схеме постарался показать как это:

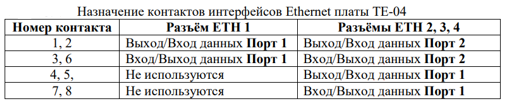

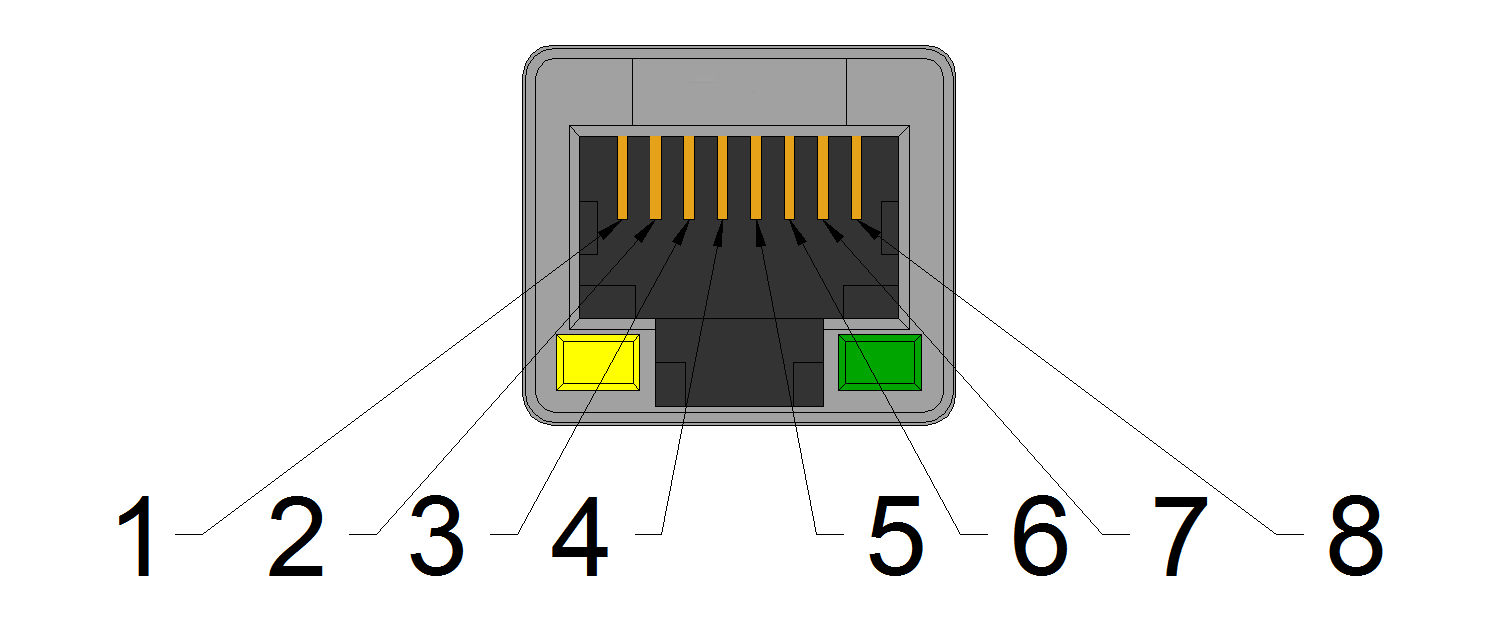

Получается, так как у разъемов со 2-го по 4-й два порта выходят на один разъем, то к каждому разъему со 2-го по 4-й можно подключить по 2 устройства, которые передают данные по Ethernet, если правильно обжать контакты в разъемах на подключаемых проводах. Ниже представлена таблица и рисунок контактов разъема.

Настройка платы в веб-интерфейсе

Чтобы настроить плату TE-04:

  1. Перейдите во вкладку «Платы».
  2. В столбце «Тип платы» нажмите на TE-02 — откроется окно настройки платы TE-04.

1. Включение конвертера.

  • Галочка Вкл. Включает конвертер.

2. Включение выключение отображения аварии. Про аварии

Центральная плата SW-01 опрашивает другие платы в блоке на наличие аварий, формирует их список и отображает его в веб-интерфейсе. Кроме того, при наличии аварий SW-01 может изменить общий статус системы на аварийный.

Маски используются для того, чтобы скрыть информацию об авариях от платы SW-01. Это особенно полезно, например, при подключении новой платы — во время настройки могут временно возникать аварии, которые не являются критичными.

Если такие аварии не будут замаскированы, оператор может их увидеть и, не разобравшись в причинах, приостановить работу важных служб.

  • Галочка "Маска Порт 1". При включении этого флажка плата перестаёт передавать информацию об аварии на Порту 1 соответствующего конвертера в сторону платы SW-01. Порт 1, как мы знаем из схемы выше, у всех конвертеров направлен на Ethernet-разъём.
  • Галочка "Маска Порт 2". При включении этого флажка плата перестаёт передавать информацию об аварии на Порту 2 соответствующего конвертера в сторону платы SW-01. При этом, как мы знаем из схемы выше, его поведение зависит от типа конвертера:
    • Для внешнего конвертера — Порт 2 также направлен на Ethernet-разъём.
    • Для внутреннего конвертера — Порт 2 связан с управляющей платой SW-01.
  • Галочка "Маска TDM" перестает передавать аварии на Порту 3, который связан с шиной TDM.

3. Число E1 и Число каналов:

  • Параметр "Число E1". Позволяет выбрать число от 1 до 8. Это число задает то, сколько потоков E1 будет выделено для конкретного конвертера в таблице коммутации во вкладке TDM.
  • Параметр "Номер первого потока E1". Позволяет указать число от 5 до 32. Это число задает то, с какого потока будут начинаться выделенные потоки E1 для коммутации во вкладке TDM, в таблице коммутации.
  • Параметр "Число каналов". Это число задает то, сколько тайм-слотов будет выделено в выделенном потоке E1.

Пример. Мы находимся в окне настройки платы TE-04.

1. Укажем параметр "Номер первого потока E1", например, 7. Это значит, что в таблице коммутации TDM. Первым потоком будет поток 7E1.

2. Параметр "Число E1" укажем 3.

Это значит, что в таблице коммутации TDM будут выделены 3 потока. Если, как мы указали выше, он начинается с 7E1, то выделенные потоки будут - 7E1, 8E1, 9E1.

А в нижней таблице в окне настройки платы TE-04 станут доступными для редактирования параметры Число каналов у трех первых столбцов. Их заголовки «1», «2» и «3».

3. Укажем у столбца с заголовком «1» параметр Число каналов1. Это значит, что в таблице коммутации TDM, в потоке 7E1 будет выделен один таймслот.

4. Укажем у столбца с заголовком «2» параметр Число каналов2. Это значит, что в таблице коммутации TDM, в потоке 8E1 будет выделено два таймслота.

5. Укажем у столбца с заголовком «3» параметр Число каналов3. Это значит, что в таблице коммутации TDM. В потоке 9E1 станет выделено три таймслота.

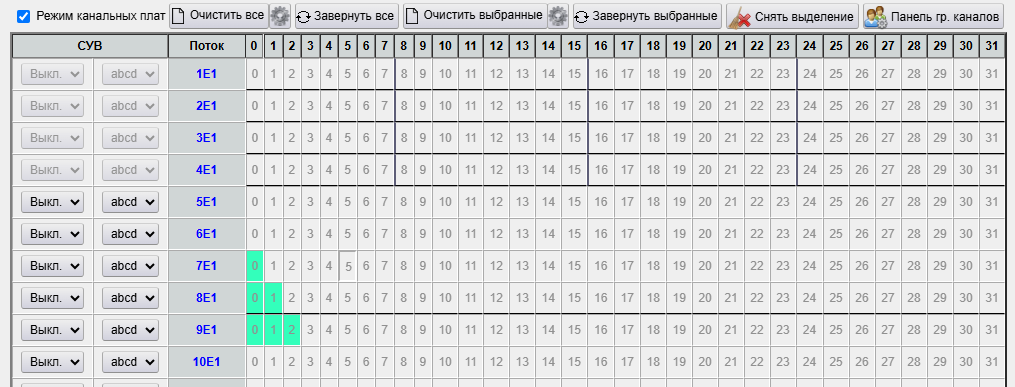

6. Перейдем в таблицу коммутации и убедимся в этом. Ниже представлен скриншот таблицы коммутации TDM.

Режим выравнивания

Галочка "Режим выравнивания" нужна тогда, когда передача данных через TDM происходит не по одному «внешнему интерфейсу», например, не только по DSL, а еще и по оптике.

В таком случае, если данные будут отправляться по оптике быстрее, чем по DSL, то чтобы склеить цикл на другой стороне, необходимо подождать пришедшие данные и как-то их собрать. Режим выравнивания включает в первый по счету (нулевой) таймслот данные цикла для того, чтобы принимаемая сторона смогла собрать эти данные.

Допустим, что для передачи данных по внешнему интерфейсу DSL, который связан с удаленным блоком, будет выделено два таймслота у потока 9E1 в таблице коммутации TDM.

И допустим, что для передачи данных по оптическому внешнему интерфейсу, который связан с удаленным блоком, будет выделено три таймслота у потока 10E1 в таблице коммутации TDM.

Будут они располагаться в таблице коммутации, например, на 7, 8 месте (параметр "Номер первого потока E1" = 7). Для первого потока выделим, например, два таймслота (параметр "Число каналов" = 2). Для второго потока выделим, например, например, три таймслота. (параметр "Число каналов" = 3).

И в таблице TDM скоммутируем таймслоты платы TE-04:

  • 7E1, два таймслота – в DSL, 9E1 два таймслота.
  • 8E1, три таймслота – в оптический интерфейс, 9E1 два таймслота.

Если у нас будет передаваться Ethernet-пакет, то этот пакет преобразуется в данные для TDM и будет разделен по разным потокам – одна часть будет передаваться по DSL, другая по оптическому интерфейсу.

И из-за того, что скорость DSL и оптического интерфейса разные, то на обратной стороне этот пакет не сможет собраться в правильную структуру.

Но если мы включим "Режим выравнивания", то в каждом первом по счету (нулевом) таймслоте платы TE-04 будут передаваться данные цикла и на обратной стороне собираться.
