TE-04: Принцип работы платы TE-04. 🟦 Автор Неволин Д.

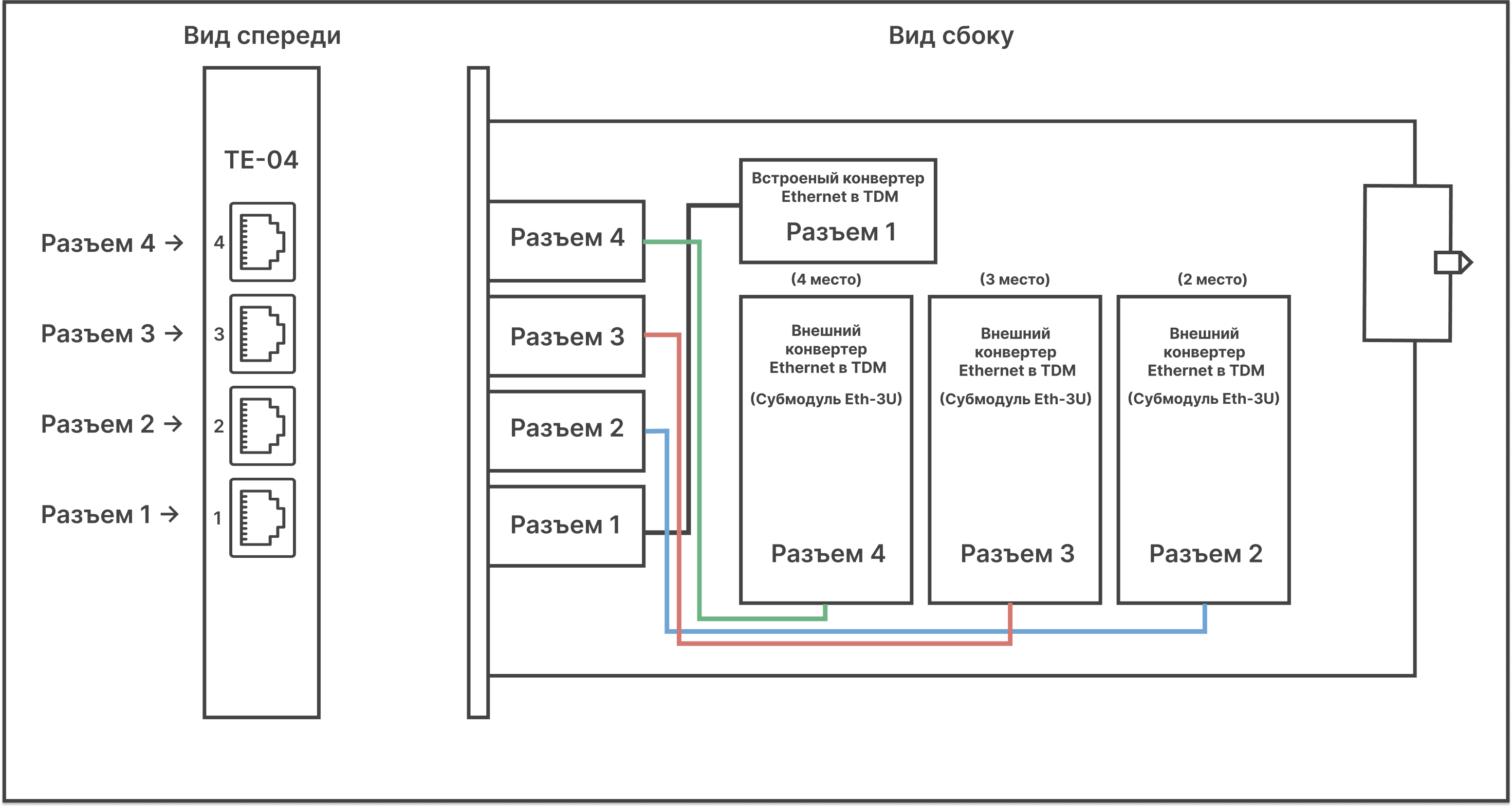

У платы со стороны планки - 4 разъема Ethernet. Внутри платы один встроенный конвертер (преобразователь) Ethernet в TDM, который работает только для 1-го разъема Ethernet (на планке платы TE-04 он указан цифрой 1).

Остается еще 3 разъема Ethernet. Для того, чтобы они работали, дополнительно устанавливаются на плату TE-04 внешние конвертеры (преобразователи) Ethernet в TDM. Эти внешние конвертеры называются субмодуль Eth-3U. На плате под каждый субмодуль своё место, всего три места. Можно установить, как один модуль, так и все три.

Для легкости понимания:

• если поставить на второе место конвертер, то будет работать второй разъем Ethernet.
• на третье место – третий разъем
• а четвертое – четвертый, соответственно.
