Статья находится в стадии создания! Представленная информация может быть неполной и/или неточной.

Подсистема SS7

Структура

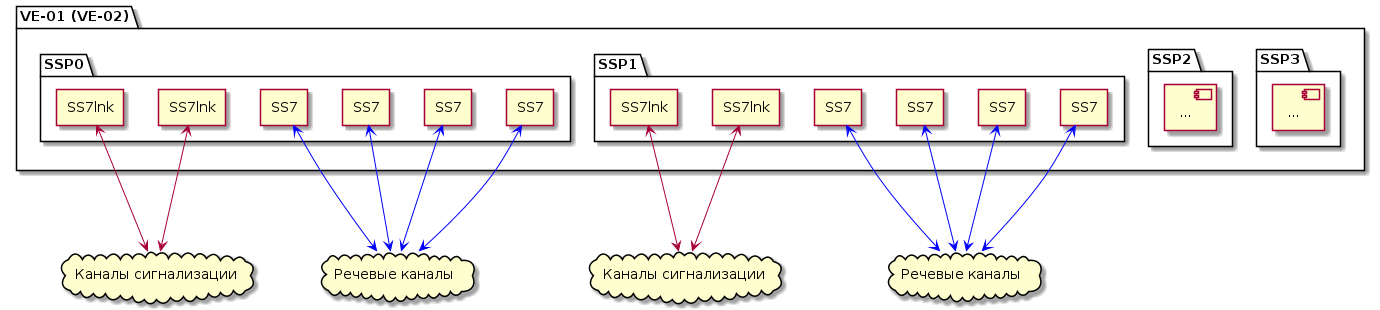

Плата VE-01 (VE-02) содержит до четырех независимых инстанций SS7 SSP (Service Switching Point). Подсистема SS7 плат VE-01/VE-02 испльзует два типа канальных окончаний - сигнальные линки (SS7lnk) и разговорные каналы (SS7). Каждое из этих канальных окончаний "привязано" к одной из инстанций SSP.

Канальные окончания SS7lnk представляют собой сигнальные линки MTP2 и выполняют функции передачи сигнальных и управляющих сообщений. Канальные окончания SS7 представляют собой разговорные каналы для передачи речевой информации. Шлюз платы VE-01 (VE-02) обеспечивает преобразование сигнализации SS7 ISUP на стороне TDM в сигнализацию SIP на стороне IP и обратно, преобразование данных речевых каналов TDM и потоки RTP и обратно.

Пример сети с полно-ассоциированными линками (непосредственное подключение сигнальных каналов к удаленной станции):

Пример сети с квази-ассоциированными линками (сигнальные каналы подключены серез STP).

Описание работы

Прием вызова со стороны сети IP

Вызов в сторону сети IP

Отбой соединения

Параметры конфигурации

Состояния

Упрощенная диаграмма состояний
