Канальное окончание PPS

Канальное окончание PPS предназначено для работы с групповым каналом ТЧ, к которому подключены радиоретрансляторы (контроллеры радиодоступа) типа ППС-Р3 или совместимые с ними устройства. Канальное окончание использует внутриполосную сигнализацию, состоящую из двух сигналов (команд):

Включить ретрансляторы

двухчастотный тональный сигнал, соответствующий одному из символов DTMF (кроме символа "D");

Выключить ретрансляторы

двухчастотный тональный сигнал, соответствующий символу DTMF "D" (941 Гц + 1633 Гц).

Уровень передачи DTMF сигналов в канал: -3.8 дБм..

Описание работы канального окончания

Прием вызова со стороны сети IP

При получении сообщения INVITE из сети IP канальное окончание PPS, не занятое другим соединением, переходит из исходного состояния (Idle) в состояние Connected, передает в канал ТЧ сигнал "включить ретрансляторы" длительностью 300 мс., после чего передает ответ "200 OK" в сторону вызывающего абонента. Получив команду "включить ретрансляторы", подключенные к каналу ТЧ радиоретрансляторы включаются, позволяя вызвавшему абоненту вести разговор с обслуживаемыми ретрансляторами радиостанциями.

По умолчанию сигналом включения ретрансляторов, передаваемым в канал ТЧ, является символ DTMF "A". Конфигурационный параметр "Сигнал включения ретрансляторов: Tx" канального окончания PPS позволяет выбрать другой (альтернативный) символ DTMF, что позволяет избирательно включать радиоретрансляторы, поддерживающие альтернативный сигнал включения.

Вызов в сторону сети IP

В случае включения радиоретранслятора по инициативе радиостанции ретранслятор передает в канал ТЧ сигнал "включить ретрансляторы". Приняв этот сигнал, канальное окончание PPS формирует и отправляет в сеть IP сообщение INVITE для URI, установленного конфигурационным параметром "Вызывать URI", и переходит в состояние Calling. При получении ответа "200 OK" канальное окончание PPS переходит в состояние Connected.

По умолчанию канальное окончание PPS в качестве сигнала включения ретрансляторов принимает из канала ТЧ только символ DTMF "A". Однако конфигурационный параметр "Сигнал включения ретрансляторов: Rx" позволяет установить канальному окончанию дополнительный символ DTMF, который при приеме из канала ТЧ также будет восприниматься как сигнал "включить ретрансляторы" (символ DTMF "A" при этом также будет восприниматься как сигнал "включить ретрансляторы"). Такая настройка позволяет подключать канал ТЧ к разным SIP URI при включении разных радиоретрансляторов.

Отбой соединения

При получении канальным окончанием PPS из канала ТЧ сигнала "Выключить ретрансляторы" канальное окончание разрывает текущее соединение (сообщением BYE или CANCEL - в зависимости от этапа установки соединения SIP) и переходит в исходное состояние (Idle).

При получении отбоя (сообщения BYE) со стороны сети IP канальное окончание PPS переходит в исходное состояние (Idle). При этом, если установлена отметка конфигурационного параметра "Отключать ретрансляторы при отбое со стороны IP", в канал ТЧ передается сигнал "Выключить ретрансляторы".

Параметры конфигурации канального окончания

Пример конфигурации канального окончания PPS:

Далее описаны параметры, специфичные для канального окончания PPS. Не указанные здесь конфигурационные параметры работают так же, как и во всех прочих существующих канальных окончаниях. См. EndpointParameters.

Вызывать URI

Параметр определяет URI, которому направляется INVITE при получении сигнала "Включить ретрансляторы" из канала TDM. Значение параметра может быть задано с указанием либо имени пользователя и домена (например john@192.168.5.24), либо только имени пользователя (например john). В последнем случае в качестве домена при формировании вызываемого URI будет использован домен из конфигурационного параметра "SIP URI" канального окончания.

Отключать ретрансляторы при отбое со стороны IP

Если чекбокс отмечен, при получении отбоя со стороны сети IP канальное окончание PPS передает в канал ТЧ сигнал "Выключить ретрансляторы". Значение по умолчанию - чекбокс не отмечен (сигнал "Выключить ретрансляторы" не передается).

Сигнал включения ретрансляторов: Tx

Параметр устанавливает символ DTMF, передаваемый канальным окончанием PPS в канал ТЧ при получении вызова со стороны сети IP. Допустима установка любого символа DTMF кроме симвла "D", являющегося сигналом выключения ретрансляторов. Значение по умолчанию - DTMF "A".

Сигнал включения ретрансляторов: Rx

Параметр устанавливает дополнительный символ DTMF, который (дополнительно к символу "A") канальное окончание PPS считает сигналом "включить ретрансляторы" при его приеме из канала ТЧ. Параметром может быть установлен любой дополнительный символ DTMF кроме символа "D", являющегося сигналом выключения ретрансляторов, а также вариант "только символ A". Значение по умолчанию - "только символ A", то есть отсутствие дополнительного сигнала включения ретрансляторов.

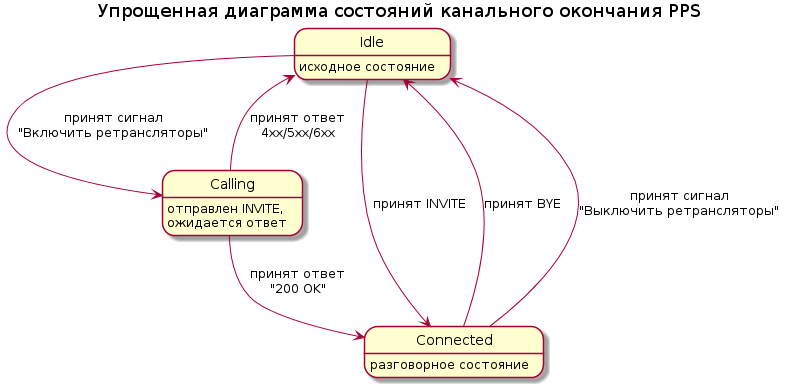

Состояния канального окончания

Далее описаны состояния, в которых может находиться канальное окончание PPS, и их описание.

Idle

Исходное состояние канального окончания. Канальное окончание свободно: способно принимать вызовы со стороны сети IP и ожидает сигнал "Включить ретрансляторы" со стороны канала ТЧ.

Calling

Отправлен вызов (INVITE) в сторону сети IP, ожидается ответ.

Connected

Соединение установлено.

См. также

сводная таблица параметров, окончание FXS, окончание АДАСЭ.
