Канальное окончание MFC R2

Канальное окончание R2 предназначено для подключения к соединительным линиям АТС с использованием многочастотной сигнализации R2.

Линейные сигналы канального окончания MFC R2

Для передачи линейных сигналов "Занятие", "Подтверждение занятия", "Ответ", "Разъединение", "Блокировка", "Контроль исходного" используется два выделенных сигнальных канала (СУВ a и b).

Комбинация СУВ ab	Значение сигнала
00	Занятие
01	Ответ
10	Разъединение / контроль исходного
11	Подтверждение занятия / Clear Back / блокировка

Тональные сигналы канального окончания MFC R2

Адресная информация (номер вызываемого абонента, номер и категория вызывающего абонента) и информация о ходе соединения ("Линия свободна", "Линия занята", "Перегрузка" и т.п.) передается тональными сигналами, представляющими собой комбинацию двух из 12 возможных частот. 6 нижних частот используются для входящего направления, 6 верхних - для исходящего направления. В каждом из направлений используется 15 комбинаций частот, обозначаемых номерами 1-15:

Номер частотной комбинации	Частоты для входящего направления	Частоты для исходящего направления
1	1020 + 1140	1380 + 1500
2	900 + 1140	1380 + 1620
3	900 + 1020	1500 + 1620
4	780 + 1140	1380 + 1740
5	780 + 1020	1500 + 1740
6	780 + 900	1620 + 1740
7	660 + 1140	1380 + 1860
8	660 + 1020	1500 + 1860
9	660 + 890	1620 + 1860
10	660 + 780	1740 + 1860
11	540 + 1140	1380 + 1980
12	540 + 1020	1500 + 1980
13	540 + 900	1620 + 1980
14	540 + 780	1740 + 1980
15	540 + 660	1860 + 1980

Для интерпретации тональных посылок используются две группы значений: A и B для входящего направления и I и II для исходящего направления. Далее в обозначениях сигналов используется форма <группа>-<номер>, например A-8, II-12.

Описание работы канального окончания

Входящий вызов

Входящий (со стороны канала TDM) вызов начинается с приема из канала линейного сигнала "Занятие". В ответ на получении сигнала "Занятие" канальное окончание R2 передает в канал линейный сигнал "Подтверждение занятия", переходит в состояние NumRecv и ожидает номер вызываемого абонента.

Если конфигурационный параметр "Не запрашивать ANI" не отмечен, после получения первой цифры номера вызывающей стороне передается запрос категории и номера вызывающего абонента (A-5), после приема которых продолжается прием номера вызываемого абонента. Если чекбокс "Не запрашивать ANI" отмечен, ANI канальным окончанием R2 не запрашивается, принимается только номер вызываемого абонента.

При получении каждой цифры номера вызываемого абонента производится проверка принятого номера на совпадение с регулярным выражением, установленным конфигурационным параметром "Рег. выражение набора", а также на достижение максимальной длины номера, установленной конфигурационным параметром "Макс. длина номера". Если обнаружено совпадение номера с регулярным выражением или достижение максимальной длины номера, канальное окончание R2 передает сигнал "AddressCompleted" (A-3), переходит в состояние AddrCplt и ожидает сигнал группы II (категория вызова). То же самое происходит в случае таймаута ожидания очередной цифры номера.

После получении сигнала группы II канальное окончание R2 формирует и передает сообщение INVITE в сеть IP и переходит в состояние Outgoing. Если конфигурационный параметр "Не запрашивать ANI" не отмечен, и номер вызывающего абонента получен, имя пользователя (username) в поле From сформированного сообщения INVITE содержит номер вызывающего абонента. Если конфигурационный параметр "Не запрашивать ANI" отмечен, в поле From помещается URI канального окончания. Категория вызывающего абонента передается в параметре URI "cpc" поля From.

При получении от вызываемого абонента ответа "180 Ringing" или "183 Session Progress" канальное окончание R2 передает в канал сигнал "Subscriber line free, charge" (B-6). При получении "180 Ringing" и отсутствии медиапотока канальное окончание R2 формирует и передает в канал акустический сигнал "Контроль посылки вызова" (КПВ). При получении от вызываемого абонента неуспешного ответа (4xx/5xx/6xx) канальное окончание R2 передает сигнал "Subscriber line busy" (B-3), после чего передает линейный сигнал "Контроль исходного" и переходит в исходное состояние (Idle).

При получении от вызываемого абонента ответа "200 OK" канальное окончание R2 передает линейный сигнал "Ответ" и переходит в состояние Connected.

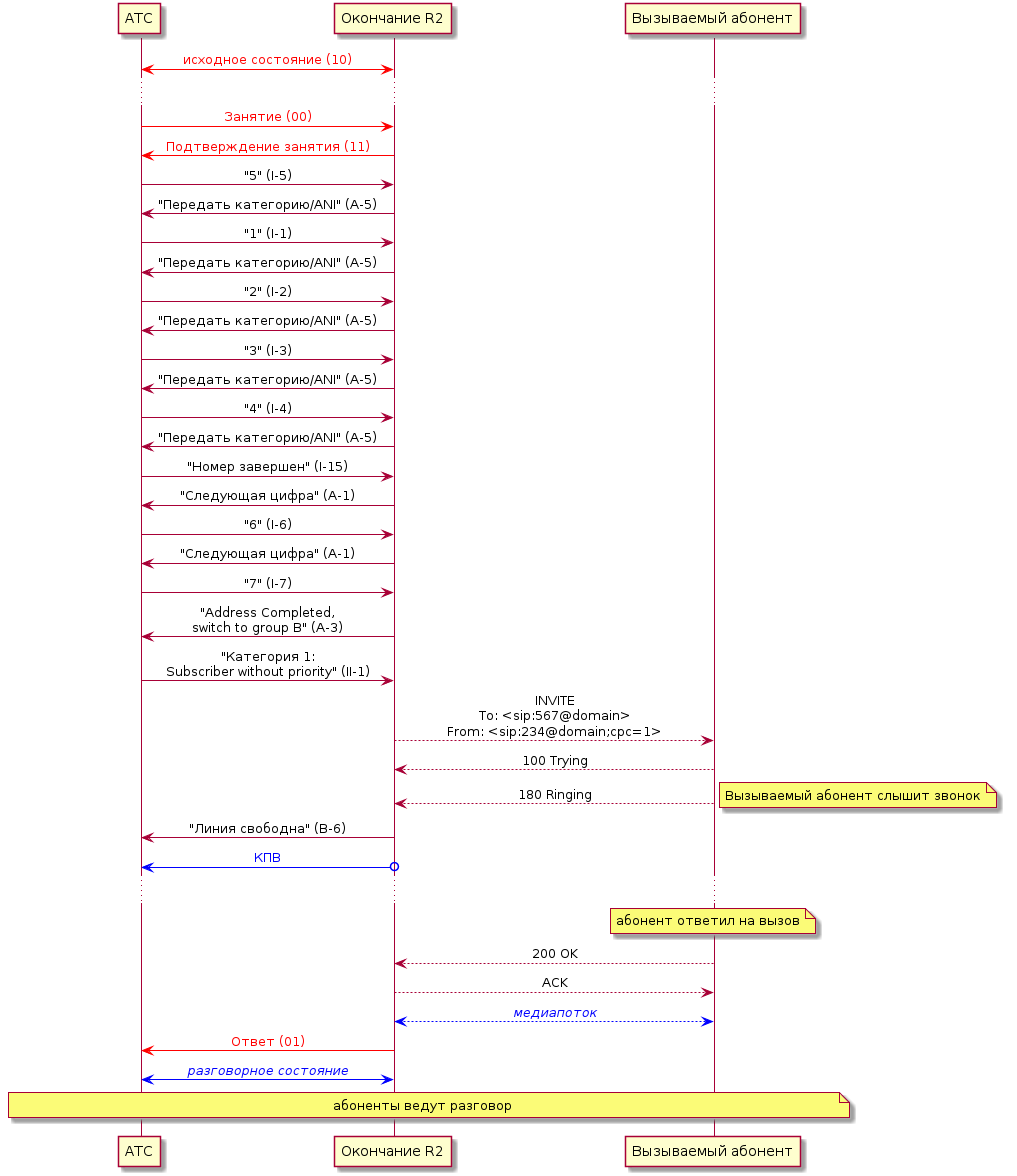

Пример приема входящего вызова номера 567 от абонента 234 категории 1:

Исходящий вызов

При получении сообщения INVITE канальное окончание R2 занимает канал, передавая линейный сигнал "Занятие", переходит в состояние Seizure и ожидает линейный сигнал "Подтверждение занятия" от удаленной стороны.

При получении сигнала "Подтверждение занятия" канальное окончание R2 переходит в состояние Dialing и начинает передавать первую цифру номера вызываемого абонента. Дальнейший ход передачи адресной и служебной информации определяется ответными сигналами от удаленной стороны. Удаленная сторона может запросить:

• категорию и номер вызывающего абонента (сигнал A-5). После первого получения сигнала A-5 передается категория абонента. Если в URI вызывающего абонента присутствует параметр cpc, и его значением является цифра от 0 до 9, канальное окончание R2 передает в качестве категории вызывающего абонента значение параметра cpc. Если параметр cpc отсутствует, или его значение не является десятичной цифрой, в качестве категории вызывающего абонента передается значение конфигурационного параметра "Категория по умолчанию". При получении последующих (после первого) сигналов A-5 канальное окончание R2 последовательно передает цифры номера вызывающего абонента. После передачи последней цифры номера канальное окончание передает сигнал "Номер завершен" (I-15).

• код страны (A-11). После получения сигнала A-11 канальное окончание R2 передает сигнал, номер которого установлен конфигурационным параметром "Индикатор кода страны".

• код языка/дискриминатор (A-12). После получения сигнала A-12 канальное окончание R2 передает сигнал, номер которого установлен конфигурационным параметром "Код языка/дискриминатор".

• nature of circuit (A-13). После получения сигнала A-13 канальное окончание R2 передает сигнал, номер которого установлен конфигурационным параметром "Код nature of circuit".

• наличие эхоподавления (A-14). После получения сигнала A-14 канальное окончание R2 передает сигнал, номер которого установлен конфигурационным параметром "Код наличия эхоподавления".

При получении от удаленной стороны сигнала "Перегрузка в национальной сети" (A-4) или сигнала "Перегрузка в международной сети" (A-15) канальное окончание R2 передает линейный сигнал "Разъединение" и переходит в исходное состояние (Idle).

Передача адресной информации завершается получением от удаленной стороны одного из сигналов:

• "End of address" (A-6), после получения которого канальное окончание R2 активирует медиапоток и переходит в состояние Dialed;

• "Address Completed" (A-3), после получения которого канальное окончание R2 переключается на использование групп сигналов B/II, передает категорию вызывающего абонента (правила формирования категории описаны выше) и ожидает сигнала результата выполнения вызова от удаленной стороны. При последующем получении любого из сигналов "Линия свободна, оплата" (B-6), "Линия свободна, нет оплаты" (B-7) канальное окончание R2 активирует медиапоток и переходит в состояние Dialed. При получении любого из сигналов "Линия занята" (B-3), "Немер не существует" (B-5), "Линия неисправна" (B-8) канальное окончание R2 возвращает вызывающему абоненту ответ "486 Busy here", передает линейный сигнал "Разъединение" и переходит в исходное состояние (Idle).

При получении линейного сигнала "Ответ" в состояниях Dialing или Dialed канальное окончание R2 возвращает вызывающему абоненту ответ "200 OK" и переходит в состояние Connected.

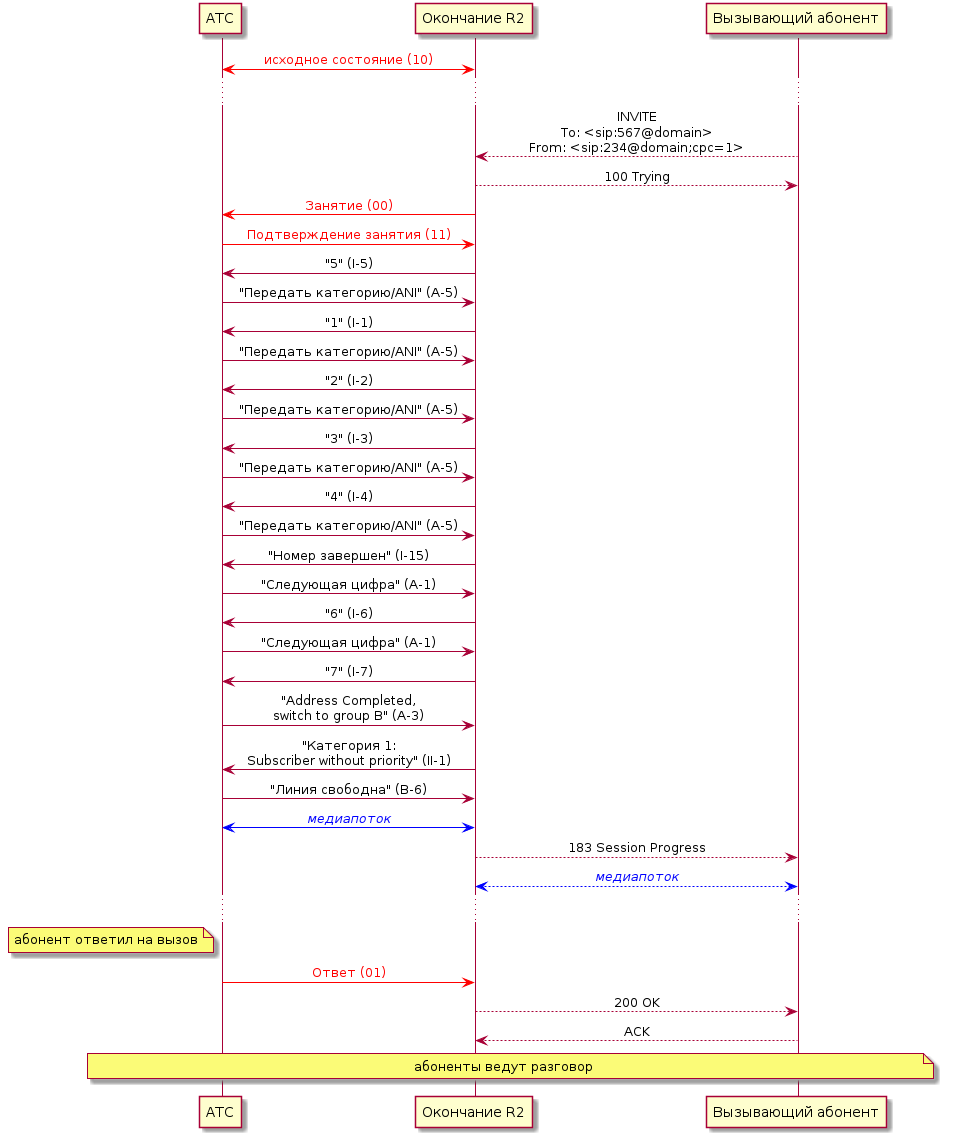

Пример исходящего вызова номера 567 от абонента 234 категории 1:

Отбой соединения

Отбой со стороны IP

При получении BYE со стороны сети IP процедура отбоя зависит от того, было ли соединение входящим или исходящим. Если соединение было входящим (инициировано со стороны канала TDM), канальное окончание R2 передает линейный сигнал "Clear Back" (11). Если соединение было исходящим, в канал передается линейный сигнал "Контроль исходного" (10). После этого канальное окончание переходит в состояние Blocked и ожидает линейного сигнала "Контроль исходного" от удаленной стороны. При получении сигнала "Контроль исходного", если ранее передавался линейный сигнал "Clear Back", он меняется на "Контроль исходного" (10), и канальное окончание переходит в исходное состояние (Idle).

Отбой со стороны TDM

При получении канальным окончанием R2 линейного сигнала "Clear Back" (11) или линейного сигнала "Разъединение / Контроль исходного" (10), канальное окончание передает в сеть IP сообщение BYE и передает в канал линейный сигнал "Контроль исходного" (10). Затем, если от удаленной стороны был принят линейный сигнал "Контроль исходного", канальное окончание переходит в исходное состояние (Idle). Если был принят линейный сигнал "Clear Back" (11), канальное окончание R2 переходит в состояние Blocked и ожидает от удаленной стороны линейный сигнал "Контроль исходного" (10). При получении от удаленной стороны линейного сигнала "Контроль исходного" канальное окончание переходит в исходное состояние (Idle).

Параметры конфигурации канального окончания

Пример конфигурации канального окончания R2:

Далее описаны параметры, специфичные для канального окончания R2. Не указанные здесь конфигурационные параметры работают так же, как и во всех прочих существующих канальных окончаниях. См. EndpointParameters.

Категория по умолчанию

категория вызывающего абонента, передаваемая при исходящем (в сторону канала TDM) вызове в случае, когда URI вызывающего абонента в поле From сообщения INVITE не содержит параметр cpc, или значение параметра cpc не является десятичной цифрой.

Индикатор кода страны

номер тонального сигнала R2, передаваемый в ответ на запрос индикатора кода страны (A-11) от удаленной стороны. Допустимые значения 11...14.

Код языка/дискриминатор

номер тонального сигнала R2, передаваемый в ответ на запрос кода языка или дискриминатора (A-12) от удаленной стороны. Допустимые значения 1...10.

Код nature of circuit

номер тонального сигнала R2, передаваемый в ответ на запрос nature of circuit (A-13) от удаленной стороны. Допустимые значения 13 (наземный канал) или 14 (спутниковый канал).

Код наличия эхоподавления

номер тонального сигнала R2, передаваемый в ответ на запрос информации об использовании эхоподавления (A-14) от удаленной стороны. Допустимые значения 11...14.

Преобразование ANI

Значение параметра имеет формат /<regexp>/<replacement>, где regexp - регулярное выражение, replacement - строка, на которую заменяется номер вызывающего абонента в случае его совпадения с регулярным выражением. Replacement может содержать подстановки фрагментов регулярного выражения '\1', '\2' и т.д. Пример: /^2(\d{6})$/73422\1 - если номер вызывающего абонента состоит из 7 цифр и начинается с цифры 2, добавить к нему префикс '7342'. Пустое значение параметра означает, что преобразование номера вызывающего абонента не производится. Значение по умолчанию - пустая строка (преобразование ANI не производится).

Не запрашивать ANI

если чекбокс отмечен, при входящем (со стороны канала TDM) вызове не будет запрашиваться информация о номере вызывающего абонента.

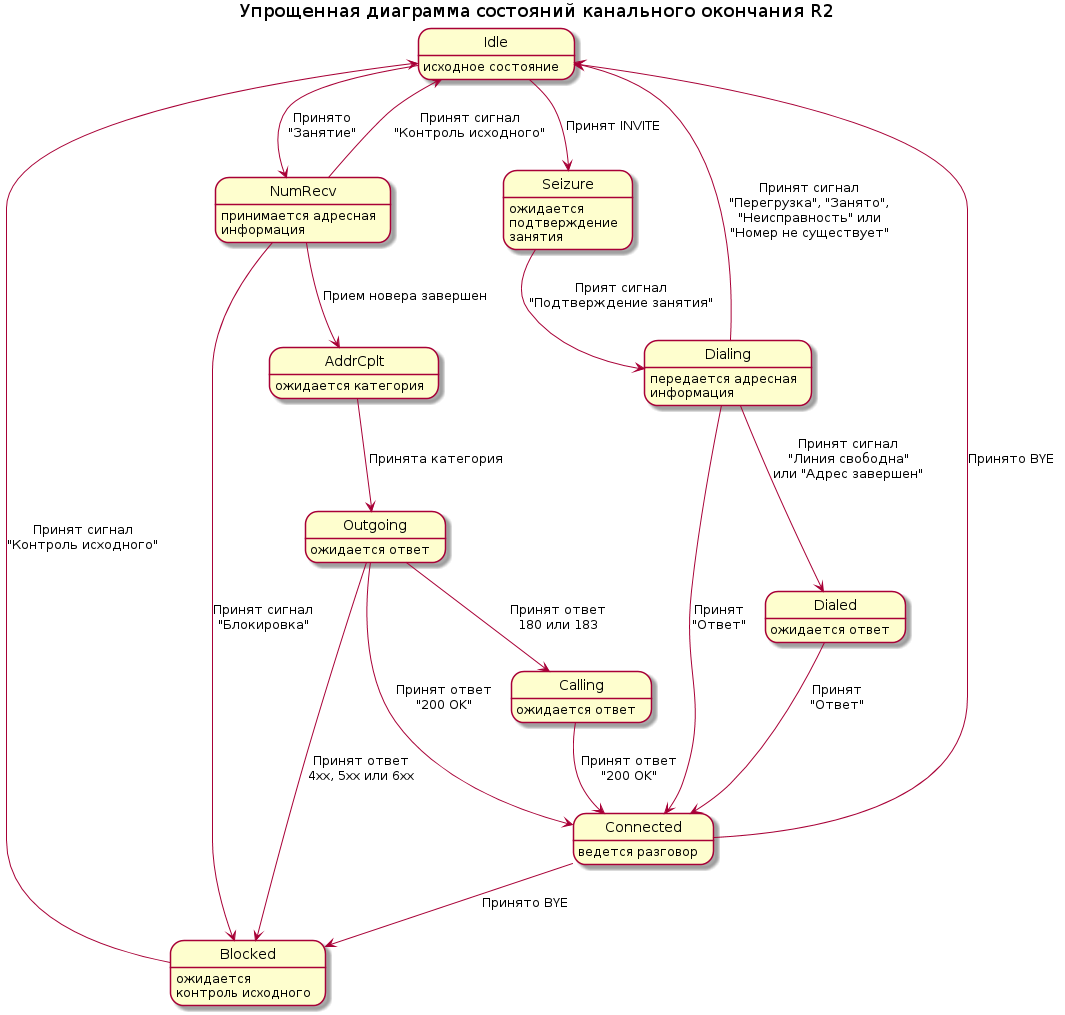

Состояния канального окончания

Idle

Исходное состояние канального окончания. Канальное окончание свободно: способно принимать вызовы со стороны сети IP и ожидает занятие со стороны канала TDM.

Seizure

Выполняется исходящее занятие: передан линейный сигнал "Занятие", ожидается линейный сигнал "Подтверждение занятия" от удаленной стороны.

Dialing

Выполнено исходящее занятие канала TDM, передается адресная информация (номера вызывающего и вызываемого абонентов и т.п.).

Dialed

Передача адресной информации завершена, активирован медиапоток, ожидается ответ вызываемого абонента.

Blocked

Ожидается линейный сигнал "Контроль исходного" от удаленной стороны.

NumRecv

Получен линейный сигнал "Занятие", принимается адресная информация (номера вызывающего и вызываемого абонентов).

AddrCplt

Прием адресной информации завершен, ожидается категория.

Outgoing

Отправлено сообщение INVITE в сеть IP, ожидается ответ.

Calling

Получен предварительный ответ на INVITE, ожидается окончательный ответ.

Connected

Соединение установлено, ведется разговор.
